Akurate 2台が揃う

LINNのパワーアンプAkurate 2200を2台揃えることができました。

Akurate 2台が揃う_c0064553_2014270.jpg

これによって、Aktivシステムが構築できます。

AktivとはLINNのパワーアンプを使ったバイアンプシステムのことです。

通常のバイアンプは2つのアンプを用意して、ツイーター/ウーファーそれぞれのスピーカユニットに音声信号を送り込むわけですが、この信号は高域成分と低域成分を分離しないままおくることになります。信号はスピーカ内の高域通過フィルタ、低域通過フィルタで分離する訳ですが、スピーカユニット内の負荷増大に繋がります(具体的にはLCR回路で構成されるフィルタ回路の動作により信号が熱になる)。
Aktivの場合はアンプに内蔵するチャンネルデバイダで信号を送り出す時点で分離します。スピーカ側は送られた信号をフィルタリングする必要がないので、アンプから送り出した信号そのものを再生してくれることになります。

と、御託はここまでにして、Aktiv化までの一連の流れをまとめてみました。
簡単・・・といえば簡単ですが、手間はかかります。1時間くらいかかりました。

◆アンプの筐体をあける。
Akurateは筐体下部にある4つのねじでフタされています。外して、上側のカバーをスライドさせれば基板が現れます。
Akurate 2台が揃う_c0064553_2043247.jpg


Akurate 2台が揃う_c0064553_2084585.jpg

◆Aktivモジュールの用意
Aktivモジュールは高域、低域、LRで都合4枚あります。
Akurate 2台が揃う_c0064553_20141355.jpg

↑高音用
Akurate 2台が揃う_c0064553_20143672.jpg

↑低音用
◆Aktivモジュールの取り付け
Aktivモジュールに付属するピンヘッダをアンプに差し込み、そこから被せるようにAktivモジュールを接続します。

Akurate 2台が揃う_c0064553_20185470.jpg

装着前
Akurate 2台が揃う_c0064553_2019551.jpg

ピンヘッダ挿入
Akurate 2台が揃う_c0064553_20191780.jpg

Aktivカード設置完了

◆アンプを閉じる。
開けるときと逆の操作をするだけです。
◆スピーカの入力構成変更
LINN NINKAは他のスピーカと異なり、入力端子の構成を変更することができます。

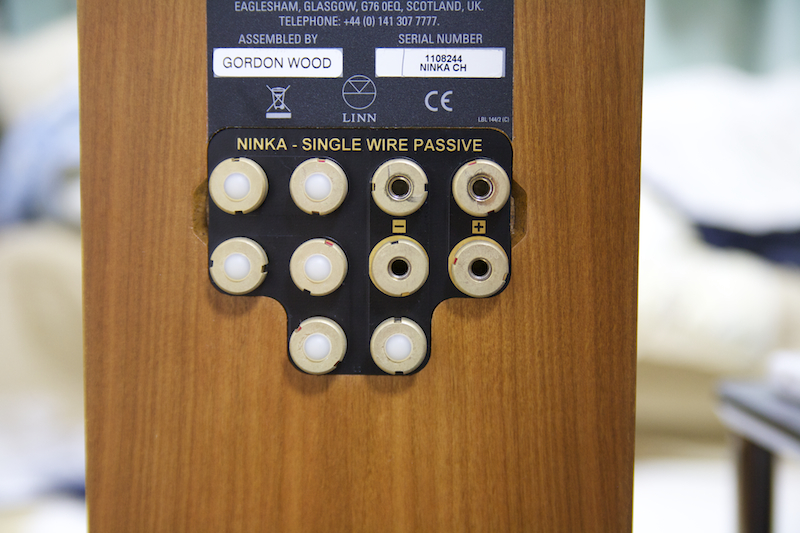

初期状態ではシングルワイヤ用の構成になっています。
Akurate 2台が揃う_c0064553_20234092.jpg

これを変更するには、端子を抜き取り、バックプレートを入れ替える必要があります。
端子はネジになっており、抜くことができます。普通のスピーカの感覚だと少し違和感がありますね。
Akurate 2台が揃う_c0064553_20243914.jpg

バックプレートを裏返すとAktivバイアンプの構成になります。
Akurate 2台が揃う_c0064553_20245492.jpg

あとはネジ止めをして、完成です。

◆スピーカケーブル接続。
スピーカケーブルの+と-がシングルワイヤの時と異なるのでそこだけは注意して接続します。当たり前ですが、合計4本必要です。
